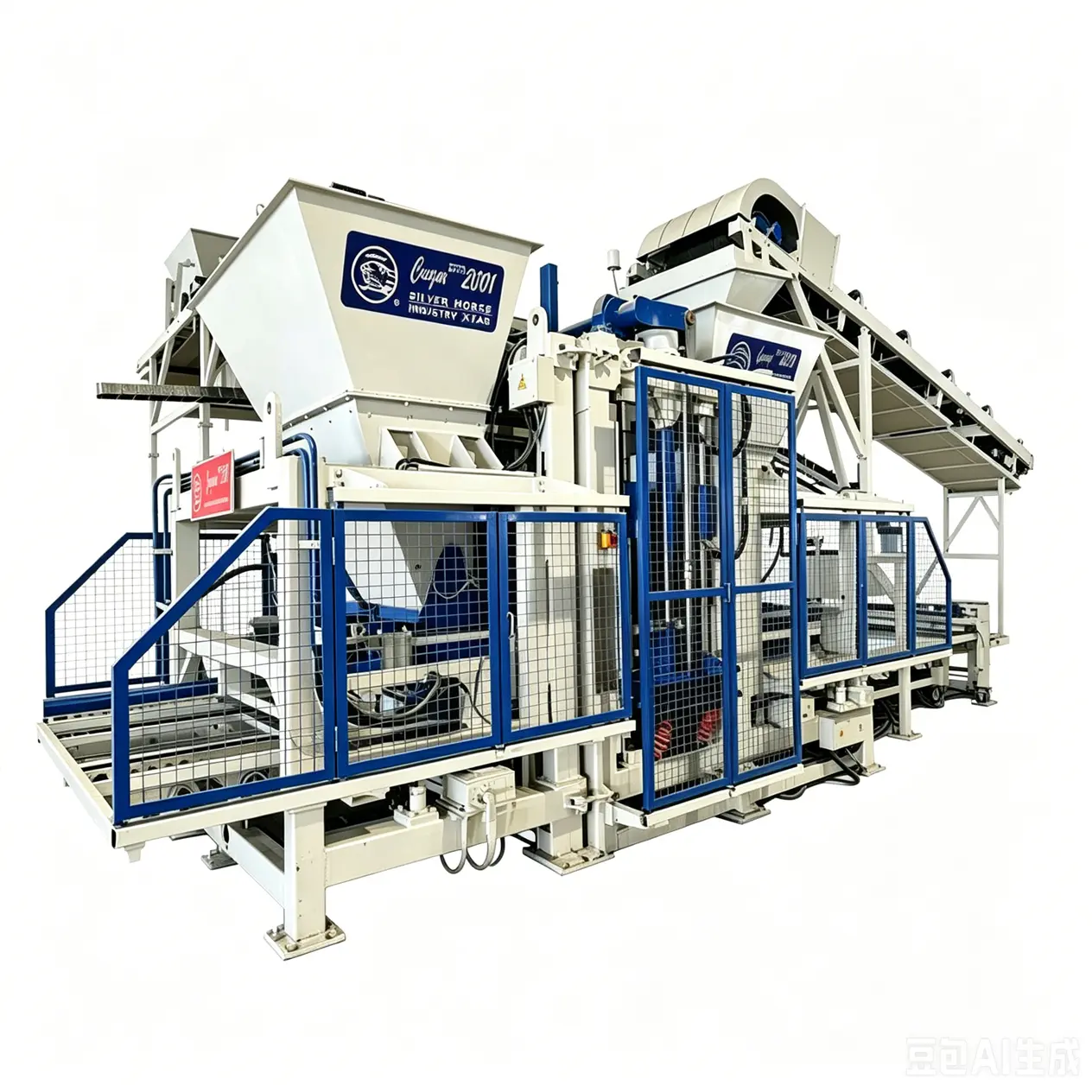

Машина для вібраційного формування блоків QFT9-16

Машина для формування вібраційного блоку Xi'an Silver Horse QFT9-16 використовує надшвидке перетворення частоти та амплітуду зміни, вертикальну спрямовану композитну вібрацію та технологію ізоляції підвіски на повітряній подушці, що забезпечує повний контроль частоти збудження від 0 до 65 Гц. Ця блокова машина може виробляти стінову цеглу, бруківку, бордюрний камінь та цеглу для захисту схилів тощо. Продукція має високу щільність і міцність на стиск, що перевищує 40 МПа, з річною виробничою потужністю до 50 мільйонів повнотілої цегли.

Надіслати запит

Опис продукту

Машина для виготовлення блоків Silver Horse оснащена декількома буферними пристроями на повітряній подушці у системі вібрації. Робочий тиск повітряних подушок можна вільно регулювати в межах певного діапазону, попередньо встановленого відповідно до вимог продукту. Це гарантує, що сила збудження вібратора залишається безперешкодною, дозволяючи вібраційній системі машини для формування вібраційних блоків QFT9-16 досягати «м’якої посадки» протягом усього робочого діапазону та в екстремальних умовах. У результаті підтримується оптимальна віброізоляція та ефективність збудження, ефективно знижуючи робочий шум і запобігаючи передачі вібраційних сил на раму, тим самим подовжуючи термін служби машини для виготовлення блоків.

Ключові переваги

Передові міжнародні технології:застосовуючи технологію вібрації з надзвичайно швидким перетворенням частоти та амплітудою варіації, досягаючи прискорення вібрації до 28G (набагато перевищуючи національний стандарт 12G), забезпечуючи високу щільність і чудову міцність виробів.

Сильна виробнича потужність:здатний щорічно виробляти 100 000 кубічних метрів пустотілих блоків або 50 мільйонів повнотілої цегли, а також 500 000 квадратних метрів бруківки на рік. The hourly output for solid bricks (240×115×53mm) reaches 11,000–12,000 pieces.

Диверсифіковане виробництво:багатофункціональна машина — дуже сумісна, що дозволяє виготовляти понад сотню видів продукції, наприклад водопроникну цеглу, бордюрний камінь і цеглу для захисту схилів, просто змінюючи форми.

Високий ступінь інтелекту:Машина для вібраційного формування блоків QFT9-16 має індикатори стану потоку в різних місцях, що дозволяє легко контролювати поточні робочі умови. Камери встановлені на ключових позиціях для моніторингу роботи обладнання, забезпечуючи стабільну та надійну роботу.

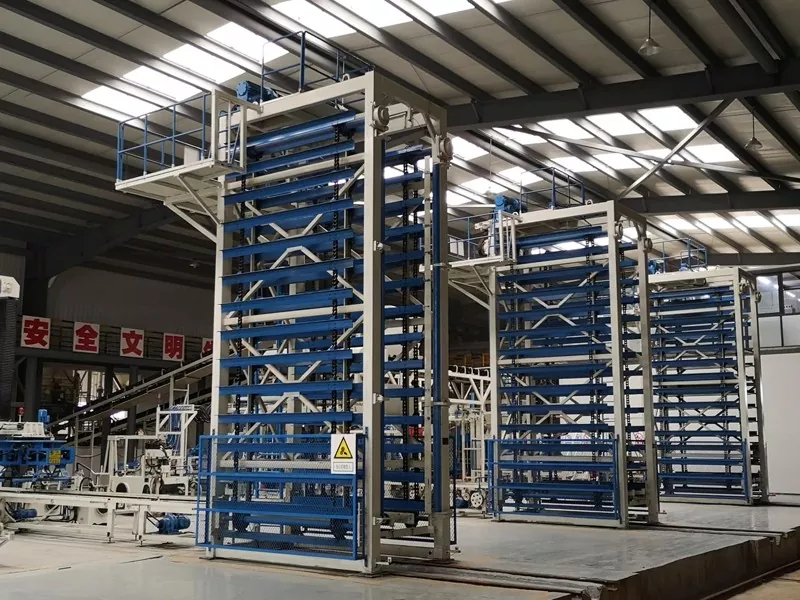

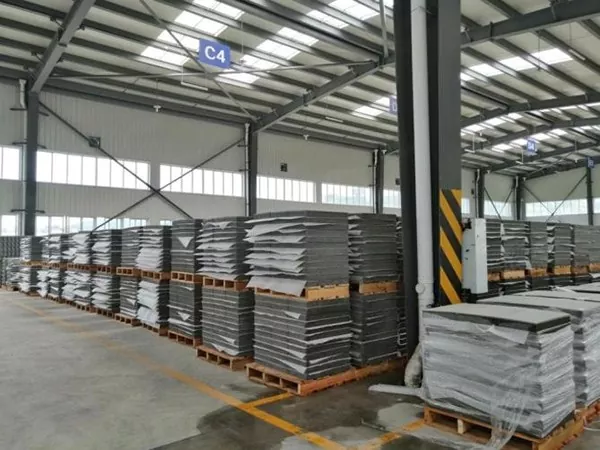

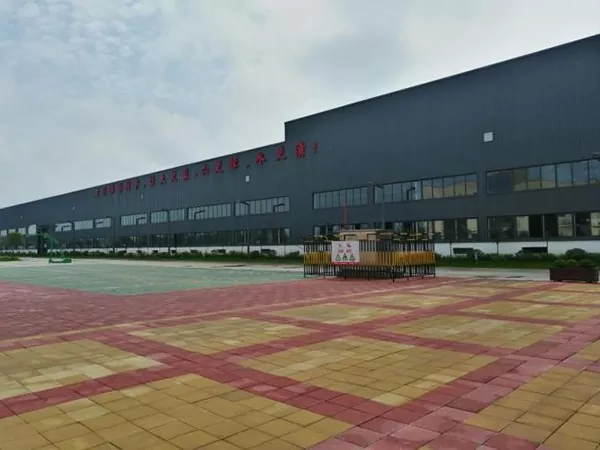

Сайт клієнтів компанії Silver Horse

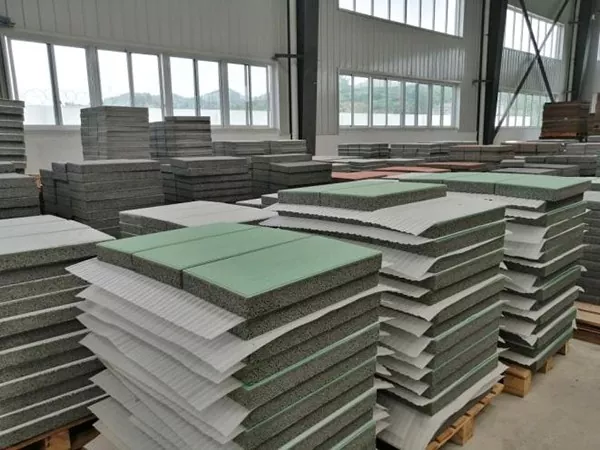

Показ продукції

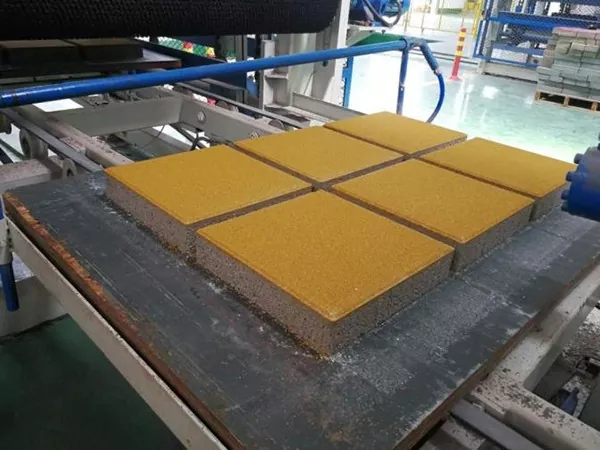

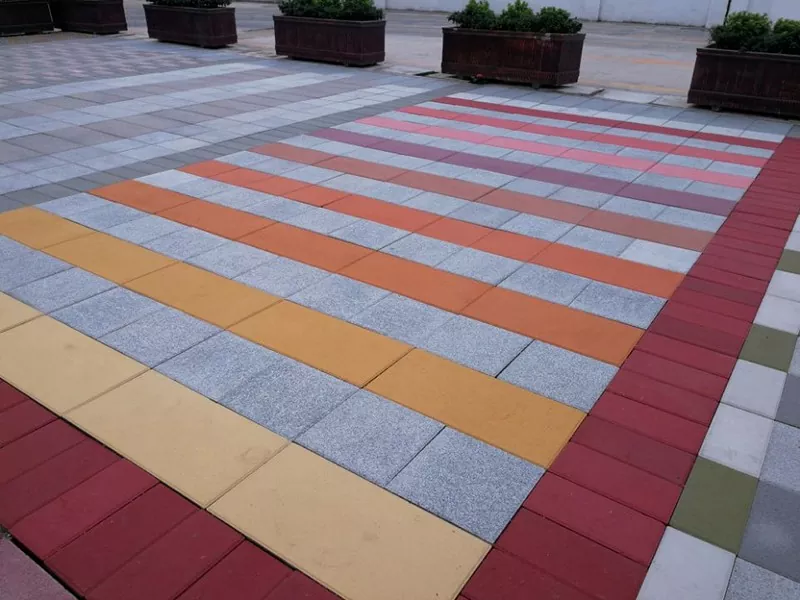

Бруківка

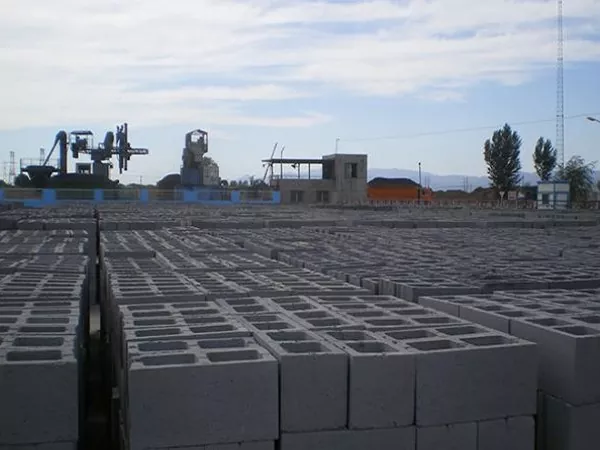

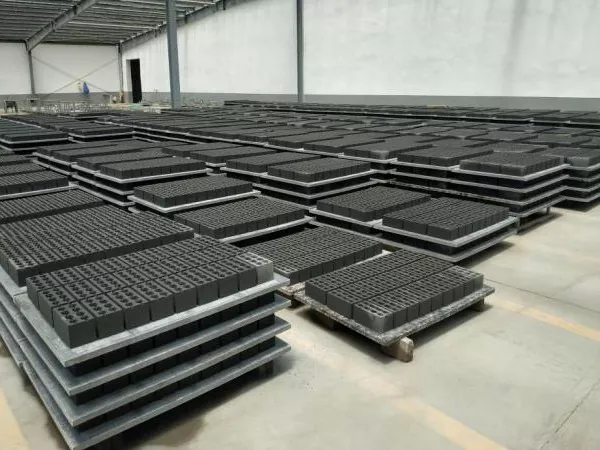

Пустотілий блок

Пористий блок

Технічні параметри

Бруківка：198×98×60/80 (мм)
◇ Кількість формування: 40 шт./піддон ◇ Час циклу: 20 ~ 25 с ◇ Вихід: 5700 ~ 7200 шт. / год (приблизно 110 ~ 140㎡)
Колір тумби: 500 ~ 750 × 120 × 300 (мм)
◇ Кількість формування: 2 шт./піддон ◇ Час циклу: 30 ~ 35 с ◇ Продуктивність: 205 ~ 240 шт./год
Цегла для захисту схилу: 406×305×102 (мм)
◇ Кількість формування: 4 шт./піддон ◇ Час циклу: 20 ~ 25 с ◇ Вихід: 570 ~ 720 шт./год
Цегла повнотіла: 240×115×53(мм)
◇Кількість формування: 56 шт./піддон ◇ Час циклу: 16 ~ 18 с ◇ Вихід: 11000 ~ 12000 шт./год
Порожнистий блок: 390 × 190 × 190 (мм)
◇ Кількість формування: 9 шт./піддон ◇ Тривалість циклу: 18 ~ 22 с ◇ Вихід: 1400 ~ 1800 шт./год (приблизно 19 ~ 25 м³)
◆	Розмір палети (довжина × ширина): 1250 × 900 (мм)
◆	Встановлена потужність головної машини: близько 70 кВт
◆	Частота збудження: 0–65 Гц (керується комп’ютерним керуванням, він може реалізувати повне перетворення частоти процесу та має жорсткі характеристики.)
◆	Середнє прискорення збудження: ≥ 20g (g=9,84 м/с²; у національному стандарті продукти з ≥12g класифікуються як високоякісні).
◆	Режим вібрації: використовується чотириосьова сервосистема вібрації чіпа (національна патентна технологія для винаходу срібного коня), що робить продукти однорідними, щільними, красивими та вишуканими; шум обладнання зменшується, а виробництво стає більш ефективним.
◆	Асортимент формовок: здатний виробляти штучний камінь ПК, муніципальну цеглу, стінову цеглу (несучу та ненесучу), спеціальну цеглу (бордюрні камені, камені для захисту схилів) тощо.
◆	Примітка: цикл формування виробів залежить від типу сировини та вимог до якості виробів.

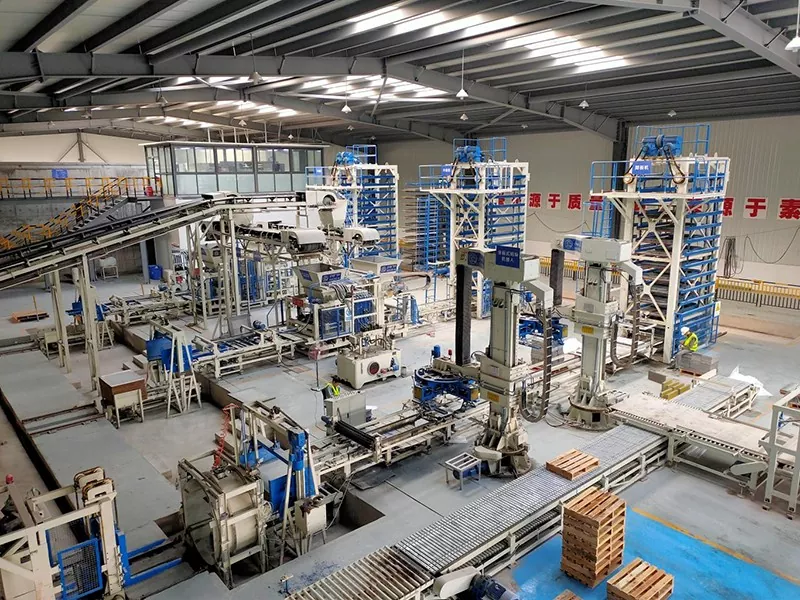

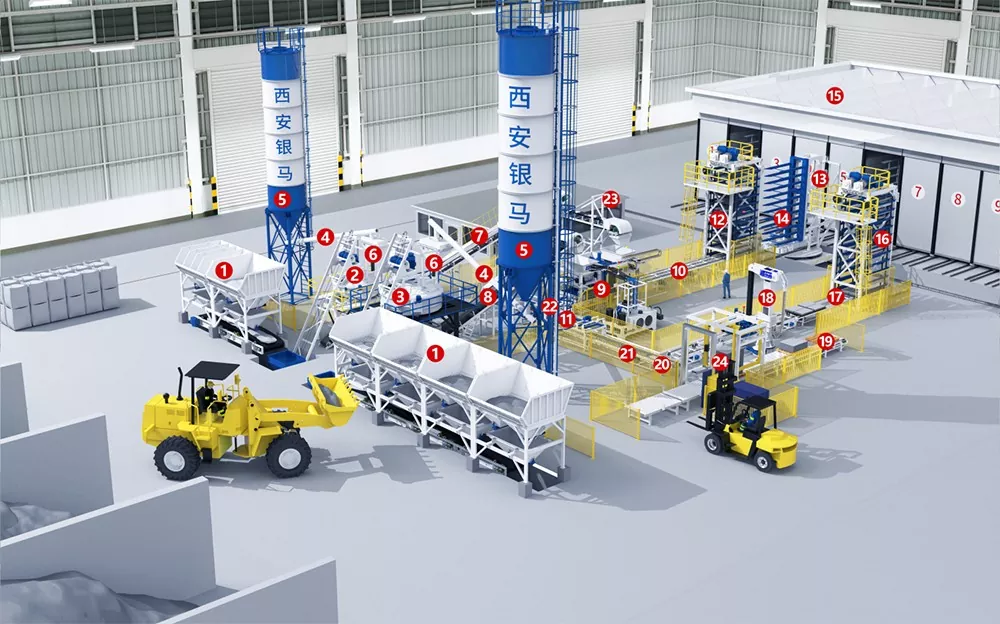

Розташування повністю автоматичної лінії виробництва блоків

QFT9-16 Vibration Forming Block Machine

1	Дозавальна машина	13	Клин конвеєр (мама-конвеєр)
2	Змішувач кольорових матеріалів	14	Клин конвеєр (сонце-конвеєр)
3	Змішувач базових матеріалів	15	Печі для затвердіння
4	Шнековий конвеєр	16	Спуск піддонів
5	Силос цементу	17	Конвеєр для опускання палет
6	Цементна окалина	18	Координатний робот для палетування
7	Кольорові матеріали стрічковий конвеєр	19	Ланцюговий пластинчастий транспортер
8	Основні матеріали стрічковий конвеєр	20	Перекидний пристрій
9	Мейнфрейм	21	Штовхач піддонів
10	конвеєр мокрого блоку	22	Пристрій зберігання палет
11	Живильник піддонів	23	Контрольна кімната ПЛК
12	Палетний ліфт	24	Система упаковки
